उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
SAIMR
प्रमाणन:
CE
मॉडल संख्या:
SAIMR9000
हमसे संपर्क करें

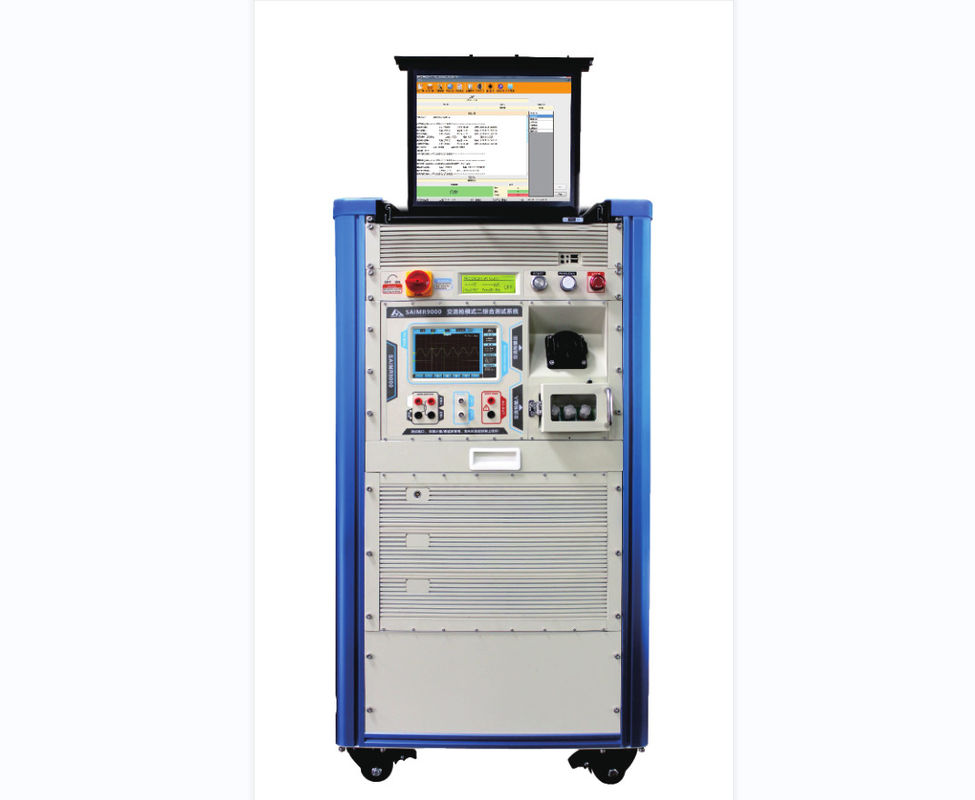

वायर हार्नेस परीक्षण उपकरण
1विवरण:
केबल हार्नेस परीक्षण प्रणाली में एक उल्लेखनीय डीसी 5000 वी परीक्षण क्षमता शामिल है, जो केबल हार्नेस की इन्सुलेशन अखंडता और विद्युत सुरक्षा का गहन मूल्यांकन करने में सक्षम है।हार्नेस को उच्च वोल्टेज के अधीन करके, प्रणाली संभावित कमजोरियों का पता लगा सकती है, जैसे कि इन्सुलेशन ब्रेकडाउन या रिसाव, जो खराबी या सुरक्षा खतरों का कारण बन सकता है।यह उच्च परीक्षण वोल्टेज स्थायित्व सुनिश्चित करता है और उद्योग के मानकों का अनुपालन सुनिश्चित करता है, जिससे निर्माताओं और अंतिम उपयोगकर्ताओं को समान रूप से मन की शांति मिलती है।
उन्नत डेटा विश्लेषण और प्रसंस्करण:
केबल हार्नेस परीक्षण प्रणाली का एक उल्लेखनीय लाभ इसकी उन्नत डेटा विश्लेषण और प्रसंस्करण क्षमताओं में निहित है।प्रणाली जल्दी से इकट्ठा कर सकते हैं, परीक्षण डेटा की विशाल मात्रा का विश्लेषण और व्याख्या करते हैं। यह उपयोगकर्ताओं को केबल हार्नेस के प्रदर्शन और गुणवत्ता के बारे में मूल्यवान अंतर्दृष्टि प्राप्त करने में सक्षम बनाता है,सूचित निर्णय लेने और प्रक्रिया अनुकूलन की सुविधा. सिस्टम का सहज उपयोगकर्ता इंटरफ़ेस व्यापक रिपोर्टों तक आसान पहुंच प्रदान करता है, जो प्रमुख मापदंडों, रुझानों और संभावित मुद्दों को उजागर करता है, परीक्षण और सत्यापन प्रक्रिया को और सुव्यवस्थित करता है.
2.विभेदक कारक:
प्रतिस्पर्धी परिदृश्य में, केबल हार्नेस परीक्षण प्रणाली अपने आप को कई भेदभाव कारक प्रदान करके अलग करती हैः
बेजोड़ परीक्षण वोल्टेज: प्रणाली की डीसी 5000 वी परीक्षण क्षमता उद्योग के मानकों से अधिक है, जो केबल हार्नेस इन्सुलेशन का गहन और विश्वसनीय मूल्यांकन सुनिश्चित करती है।
कुशल डेटा विश्लेषणः प्रणाली के उन्नत एल्गोरिदम और सॉफ्टवेयर कुशल डेटा संग्रह, विश्लेषण और व्याख्या की अनुमति देते हैं, जो प्रक्रिया अनुकूलन के लिए कार्रवाई योग्य अंतर्दृष्टि प्रदान करते हैं।
व्यापक रिपोर्टिंगः उपयोगकर्ता के अनुकूल इंटरफेस व्यापक रिपोर्ट प्रदान करता है, महत्वपूर्ण मापदंडों को उजागर करता है और संभावित समस्याओं की आसान पहचान की सुविधा देता है।
|
राज्य |
सेट बिंदु | काम करने की स्थिति | देरी का समय | |
| शक्ति स्वयं निरीक्षण | स्वयं निरीक्षण की सफलता | प्रतीक्षा स्थिति दर्ज करें | 1S | |
| स्व-निरीक्षण विफलता | विफलता चेतावनी | 0.1S | ||
| चार्जिंग समय नियंत्रण | पता लगाने के बिंदु का वोल्टेज मान 1:6±0.8V ~ 12 VPWM | चार्जिंग चल रही है और रिले बंद हो रहा है | 1S | |
| पहचान बिंदु का वोल्टेज मान 1:9±0.8V ~ 12 VPWM | चार्ज पूरा हो गया है, और रिले डिस्कनेक्ट है | 1S | ||
| पता लगाने के बिंदु का वोल्टेज मान 1:12±0.8V स्तर | सोकेट जुड़ा नहीं है, और रिले डिस्कनेक्ट है | 1S | ||
| पता लगाने के बिंदु का वोल्टेज मान 1: अन्य | संचार त्रुटि, और रिले डिस्कनेक्ट है | 1S | ||
| ग्राउंड डिटेक्शन | जमीनी | रिले बंद | 1S | |
| बिना ग्राउंड | रिले डिस्कनेक्ट | 1S | ||
| ओवरवोल्टेज | लाइन वोल्टेज μ 258 ± 10V | रिले डिस्कनेक्ट है, 254 ± 10V पर बंद है, देरी 5 ± 1s, अनंत चक्र | 0.1S | |
| लाइन वोल्टेज 176 से 264 वी तक सामान्य है | रिले बंद हो जाता है और चार्जिंग राज्य में प्रवेश करता है | 1S | ||
| कम वोल्टेज | लाइन वोल्टेज 176V है | रिले 196 ± 10V, देरी (5 ± 1) s और बंद, अनंत चक्र के लिए डिस्कनेक्ट किया जाता है | 1S | |
| लाइन वोल्टेज 176 से 264 वी तक सामान्य है | रिले बंद हो जाता है और चार्जिंग राज्य में प्रवेश करता है | 1S | ||
| अतिप्रवाह | लाइन वर्तमान,8.4A<1≤10A±0.2A | रिले डिस्कनेक्ट है, दोष प्रकाश पर है, और रिले स्वचालित रूप से 10s के बाद बहाल कर दिया जाता है। यदि वर्तमान अभी भी स्थायी रूप से 3 चक्रों के बाद डिस्कनेक्ट है,और उठाने के बाद सामान्य कामकाजी स्थिति बहाल कर दिया जाता है | 30S | |
| लाइन करंट,10A<1≤12A±0.2A | रिले काट दिया जाता है, दोष प्रकाश पर है, और यह स्वचालित रूप से 10s के बाद बहाल कर दिया जाता है. चक्र अभी भी दो बार खत्म हो गया है के बाद, वर्तमान स्थायी रूप से काट दिया जाता है,और उठाने के बाद सामान्य कामकाजी स्थिति बहाल कर दिया जाता है | 10S | ||
| लाइन वर्तमान> 12A±0.2A है | रिले को तुरंत काट दिया जाना चाहिए, हटा दिया जाना चाहिए और सामान्य कामकाज में वापस आ जाना चाहिए। | 2S | ||
| लाइन वर्तमान <8A है | रिले बंद | 0.1S | ||
| शॉर्ट सर्किट | लाइन का वर्तमान> 22A है | रिले तुरंत बंद हो जाता है | 0.1S | |
| बिजली का रिसाव | लीक करंट > 30 mA | रिले तुरंत बंद हो जाता है | 0.1S | |
| लाइन पर कोई रिसाव नहीं है | रिले बंद हो जाता है और चार्जिंग राज्य में प्रवेश करता है | 0.1S | ||
| अतितापमान संरक्षण | ब्रेडबोर्ड | तापमान 85°C से अधिक और 3 एस के लिए जारी | रिले तुरंत बंद हो जाता है | 2S |
| तापमान 65°C से नीचे था और 3 घंटे तक जारी रहा | रिले बंद है और करने के लिए स्थिति | 2S | ||
| प्लग संपर्क | तापमान 85°C से अधिक और 3 एस के लिए जारी | रिले तुरंत बंद हो जाता है | 2S | |
| तापमान 65°C से नीचे था और 3 घंटे तक जारी रहा | रिले बंद है और करने के लिए स्थिति | 2S | ||
| दबाव प्रतिरोधी इन्सुलेशन परीक्षण | ||||
| उच्च वोल्टेज इन्सुलेशन परीक्षण | एसी:3.5KV DC:5KV IR:1KV | |||
| रिसाव प्रवाह | 10mA | |||
3.सॉफ्टवेयर विशेषताएं
| ·स्कैनिंग, मुद्रण, रिपोर्टिंग, संग्रहण, डेटाबेस |
| ·पैरामीटर सेटिंग, एमईएस डॉकिंग |
| .उपयोगकर्ता अधिकार प्रबंधन |
| प्रयोगशाला की विशेषताएं |
| 01अतिप्रवाह संरक्षण |
| A ढलान से निर्दिष्ट धारा B तक खींच लोड करंट, |
| वर्तमान और समय रिकॉर्ड करें |
| सेट शर्तेंः वर्तमान A / वर्तमान B / वृद्धि ढलान |
| परीक्षण परिणामः चालू बिंदु बंद / बंद समय / कट वेवफॉर्म चार्ट |
| 02, शॉर्ट सर्किट सुरक्षा |
| A ढलान से निर्दिष्ट धारा B तक खींच लोड करंट, |
| कट-ऑफ वर्तमान और समय रिकॉर्ड करें |
| सेट शर्तेंः वर्तमान A / वर्तमान B / वृद्धि ढलान |
| परीक्षण परिणामः बंद वोल्टेज बिंदु / बंद समय / बंद तरंग रूप आरेख |
| 03. अतिचाप परीक्षण |
| सेट वोल्टेज A से सेट वोल्टेज B तक, |
| बंद-बंद वोल्टेज और समय रिकॉर्ड करें |
| सेट शर्तेंः वर्तमान A / वर्तमान B / वृद्धि ढलान |
| परीक्षण परिणामः बंद वोल्टेज बिंदु / बंद समय / बंद तरंग रूप आरेख |
| संदर्भ समयः 5 से 10 सेकंड |
| 04. कम दबाव परीक्षण |
| सेट वोल्टेज A से सेट वोल्टेज B तक ढलान के द्वारा, |
| बंद-बंद वोल्टेज और समय रिकॉर्ड करें |
| सेट शर्तेंः वर्तमान ए / वर्तमान बी / गिरावट ढलान |
| परीक्षण परिणामः बंद वोल्टेज बिंदु / बंद समय / बंद तरंग रूप आरेख |
| संदर्भ समयः 5 से 10 सेकंड |
| 05, रिसाव वर्तमान परीक्षण |
| रिसाव वर्तमान की शुरुआत से विश्लेषक उत्पादन की क्रमिक रैखिक वृद्धि |
| सुरक्षात्मक रिसाव धारा का वास्तविक मूल्य |
