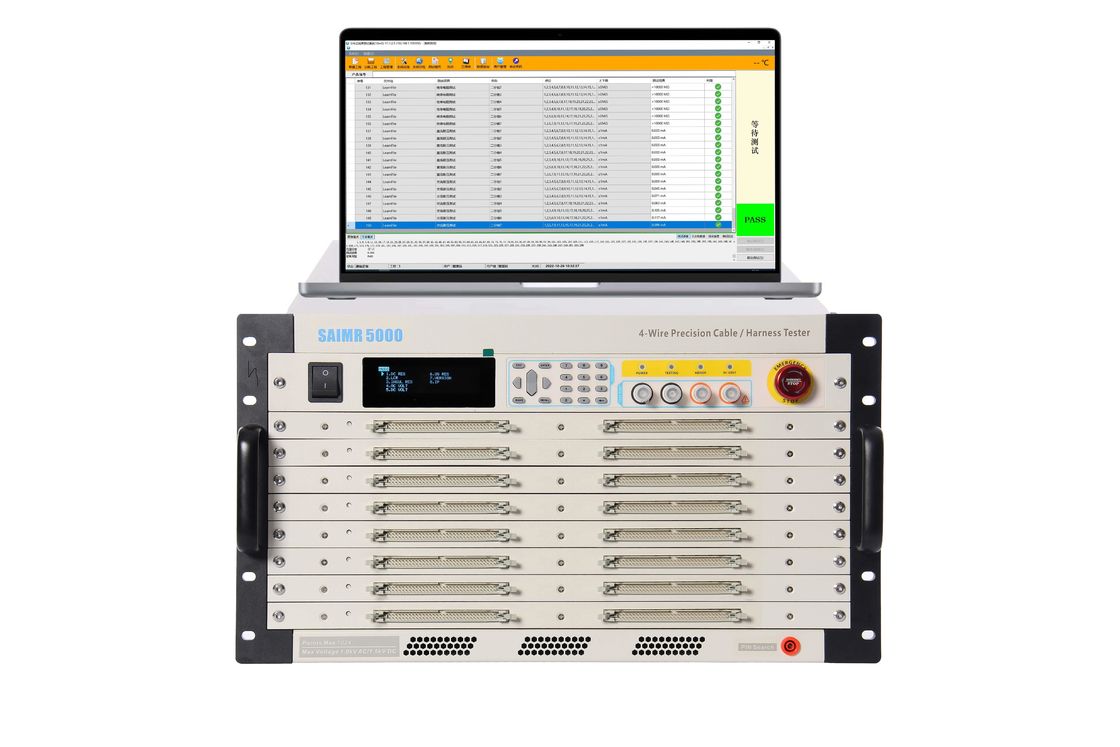

SAIMR5000 एक वायर हार्नेस परीक्षक है जिसका उपयोग करने के लिए निम्नलिखित चरण हैं:
तैयारी: पैकेज की सामग्री की जाँच करें और सुनिश्चित करें कि उपकरण क्षतिग्रस्त नहीं है। पावर केबल, नेटवर्क केबल और परीक्षण केबल को कनेक्ट करें।
पावर ऑन और लॉगिन: परीक्षक को चालू करने के लिए पावर कुंजी दबाएं. कंप्यूटर पर सॉफ्टवेयर खोलें और डिफ़ॉल्ट उपयोगकर्ता आईडी व्यवस्थापक और पासवर्ड 123456 के साथ लॉगिन करें.
कोई प्रोजेक्ट बनाएँ या लोड करें: एक नई परियोजना बनाने के लिए नया क्लिक करें या एक मौजूदा परियोजना लोड करने के लिए लोड करें.
परियोजना प्रबंधन: परियोजना प्रबंधन पृष्ठ में, आप परीक्षण आइटम, परीक्षण पैरामीटर, और परीक्षण समूहों को कॉन्फ़िगर कर सकते हैं. आप भी बिंदु जानकारी, आत्म सीखने की जानकारी, एनटीसी तापमान प्रतिरोध तालिकाओं,परीक्षण आरेख, और परीक्षण फ़ाइल समूह।
सिस्टम सेटिंग्स: सिस्टम सेटिंग्स पृष्ठ में, आप परीक्षण बॉक्स और परीक्षण चैनल सेटिंग्स, परीक्षण पैरामीटर सेटिंग्स, फ़ाइल सहेजने सेटिंग्स, कोड स्कैनिंग बंदूक सेटिंग्स, तापमान चैनल सेटिंग्स को कॉन्फ़िगर कर सकते हैंएलसीआर पोर्ट रीसेट करें, आईओ पोर्ट परीक्षण, इंटरप्रोसेस संचार, प्लग-इन प्रबंधन, फर्मवेयर अद्यतन, ओएस कैलिब्रेशन, नियंत्रण कार्ड डिबगिंग, और रिसाव वर्तमान स्व-परीक्षण।
सिस्टम स्व-परीक्षण: सिस्टम स्व-परीक्षण करने के लिए स्व-परीक्षण पर क्लिक करें.
परीक्षण मोड: परीक्षण मोड पृष्ठ में, आप परीक्षण शुरू कर सकते हैं, परीक्षण को रोक सकते हैं या फिर से शुरू कर सकते हैं, या परीक्षण को रोक सकते हैं. आप परीक्षण परिणाम भी देख सकते हैं और एकल-पंक्ति परीक्षण कर सकते हैं.
बिंदु खोजें: तार के बंधन पर एक बिंदु खोजने के लिए खोज पर क्लिक करें.
मल्टीमीटर: वायर हार्नेस पर विभिन्न परीक्षण करने के लिए मल्टीमीटर पर क्लिक करें.
डेटा क्वेरी: क्वेरी पर क्लिक करें और परीक्षण डेटा निर्यात करें.
उपयोगकर्ता प्रबंधन: उपयोगकर्ता खातों और अनुमतियों को प्रबंधित करने के लिए उपयोगकर्ता पर क्लिक करें.
पासवर्ड बदलें: लॉगिन पासवर्ड बदलने के लिए पासवर्ड पर क्लिक करें.
कृपया ध्यान दें कि विशिष्ट चरण SAIMR5000 के संस्करण और उपयोग किए जा रहे सॉफ्टवेयर के आधार पर भिन्न हो सकते हैं। विस्तृत निर्देशों के लिए उपयोगकर्ता मैनुअल का संदर्भ लेने की सिफारिश की जाती है।
