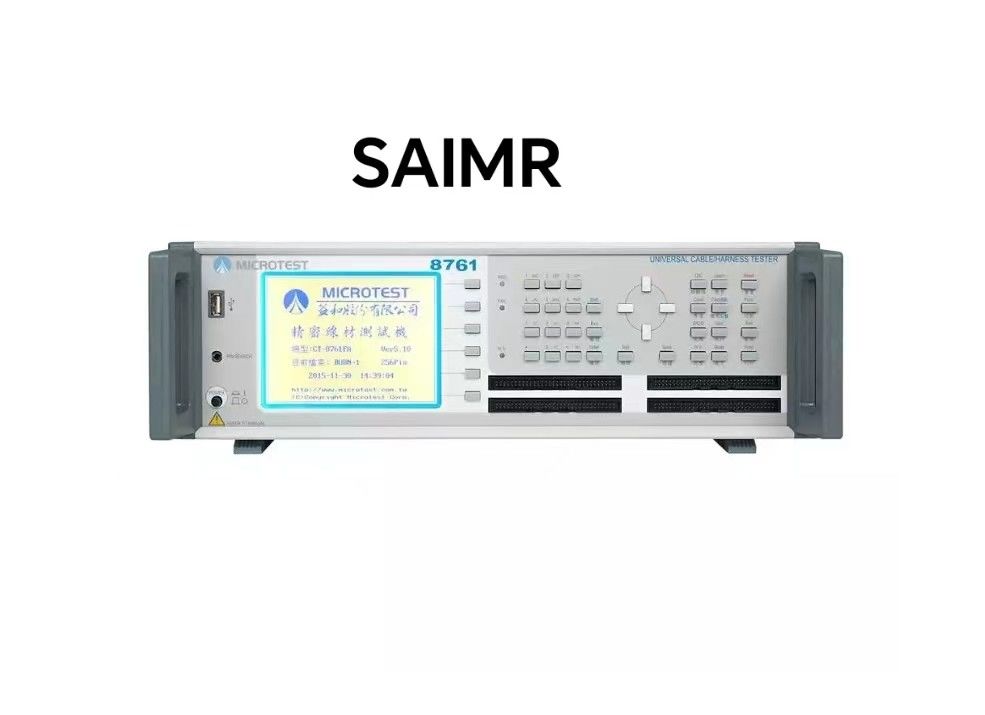

माइक्रोटेस्ट सटीक डिजाइन केबल हार्नेस परीक्षक उपकरण

सटीक केबल हार्नेस परीक्षक डिजाइन

यह उपकरण बाहरी उपयोग के लिए उपयुक्त नहीं है, विशेष रूप से नम या धूल वाले स्थानों में, जहां असामान्य उपयोग से विद्युत शॉक हो सकता है।कृपया इस परीक्षक का उपयोग करने से पहले सुरक्षा निर्देशों को ध्यान से पढ़ें ताकि गलत या गलत उपयोग के कारण दुर्घटनाओं से बचा जा सके।.

धारा 1.1 सुरक्षा संकेत

इस मैनुअल और उपकरण पर निम्नलिखित सुरक्षा प्रतीक दिखाई दे सकते हैं।
नोटः विवरण के लिए कृपया इस मैनुअल को पढ़ें।
: सुरक्षात्मक ग्राउंडिंग टर्मिनल, परीक्षक का उपयोग करने से पहले, कृपया सुनिश्चित करें कि यह टर्मिनल विद्युत रिसाव के कारण चेसिस के संपर्क से बचने के लिए ग्राउंड है,जो विद्युत शॉक दुर्घटना का कारण बन सकता है.
चेतावनीः चेतावनी लेबल, जब उत्पाद को ठीक से उपयोग नहीं किया जाता है, तो यह परीक्षण किए जाने वाले उपकरण या अन्य वस्तुओं के लिए अनुचित परिणाम पैदा कर सकता है।
चेतावनीः चेतावनी लेबल, जब उत्पाद का सही तरीके से उपयोग नहीं किया जाता है, तो यह चोट या मृत्यु का कारण बन सकता है।

धारा 1.2 उपकरण को न तो संशोधित करें और न ही आंतरिक समायोजन करें।
कंपनी की अनुमति के बिना, मशीन पर प्रतिस्थापन भागों की स्थापना या किसी भी संशोधन या समायोजन कार्य नहीं करते हैं,ताकि मशीन का खतरा न बढ़े या मशीन को नुकसान न पहुंचे.

धारा 1.3 स्थैतिक विद्युत
कृपया मशीन को नुकसान से बचने के लिए मशीन के संपर्क में स्थैतिक विद्युत न लाएं।

धारा 1.4 जमीनीकरण
परीक्षक के पीछे के पैनल पर एक सुरक्षा ग्राउंडिंग टर्मिनल है। कृपया सुनिश्चित करें कि ग्राउंडिंग टर्मिनल ठीक से ग्राउंड है ताकि यह बाहरी आवरण के संपर्क में न आए,जिसके परिणामस्वरूप विद्युत शॉक हो सकता है.

धारा 1.5 बिजली की आपूर्ति
पावर केबल को स्थानीय राष्ट्रीय विनियमों के अनुसार चुना जाना चाहिए और आईईसी 320 कनेक्टर को पूरा करने वाले कनेक्टर के साथ उपकरण से जुड़ा होना चाहिए,और उपयोगकर्ता यह सुनिश्चित करना चाहिए कि ग्राउंडिंग तार अच्छी तरह से ग्राउंड है. यदि बिजली प्लग से एक फ्यूज जुड़ा हुआ है, तो 3.15 एम्पियर का फ्यूज उपयोग करें जो सुरक्षा नियमों को पूरा करता है. उपयोग से पहले,यह सुनिश्चित करना होगा कि बिजली की आपूर्ति एसी है और वोल्टेज 100V-240V 50/60Hz के बीच होना चाहिए.

धारा 1.6 वार्म-अप
परीक्षक बिजली चालू होने पर सामान्य रूप से काम करेगा, लेकिन विनिर्देश में निर्दिष्ट सटीकता प्राप्त करने के लिए, कृपया परीक्षक को 30 मिनट के लिए गर्म करें।

धारा 1.7 खराबी
यदि उपकरण खराब हो जाता है, तो ऑपरेशन की सटीकता और सुरक्षा सुनिश्चित करने के लिए उपकरण को मरम्मत के लिए मूल निर्माता को वापस भेजें।

धारा 1.8 परीक्षण समाप्ति
जब उपकरण लंबे समय तक उपयोग नहीं किया जाता है, तो कृपया पावर स्विच बंद कर दें।

धारा 1.9 स्थान और भंडारण
इस इकाई का सामान्य संचालन तापमान और आर्द्रता 18 oC से 28 oC और 80% आरएच है। यदि यह सीमा पार की जाती है, तो इकाई ठीक से काम नहीं कर सकती है।परीक्षक के भंडारण के लिए तापमान और आर्द्रता सीमा -20 °C ~ 70 °C है, 80% आरएच. उचित परीक्षण और सुरक्षा के लिए, सीधे सूर्य के प्रकाश या उच्च तापमान, उच्च आर्द्रता, लगातार दोलन, अत्यधिक धूल वाले वातावरण में परीक्षक को स्थापित न करें,या अस्थिर नेटवर्क शक्ति.

धारा 1.10 आपातकालीन कार्यवाही
विद्युत शॉक, परीक्षण वस्तु के जलने या मुख्य इकाई के जलने के मामले में, पावर स्विच बंद करें और पावर कॉर्ड को अनप्लग करें।

उत्पाद पैरामीटरः
