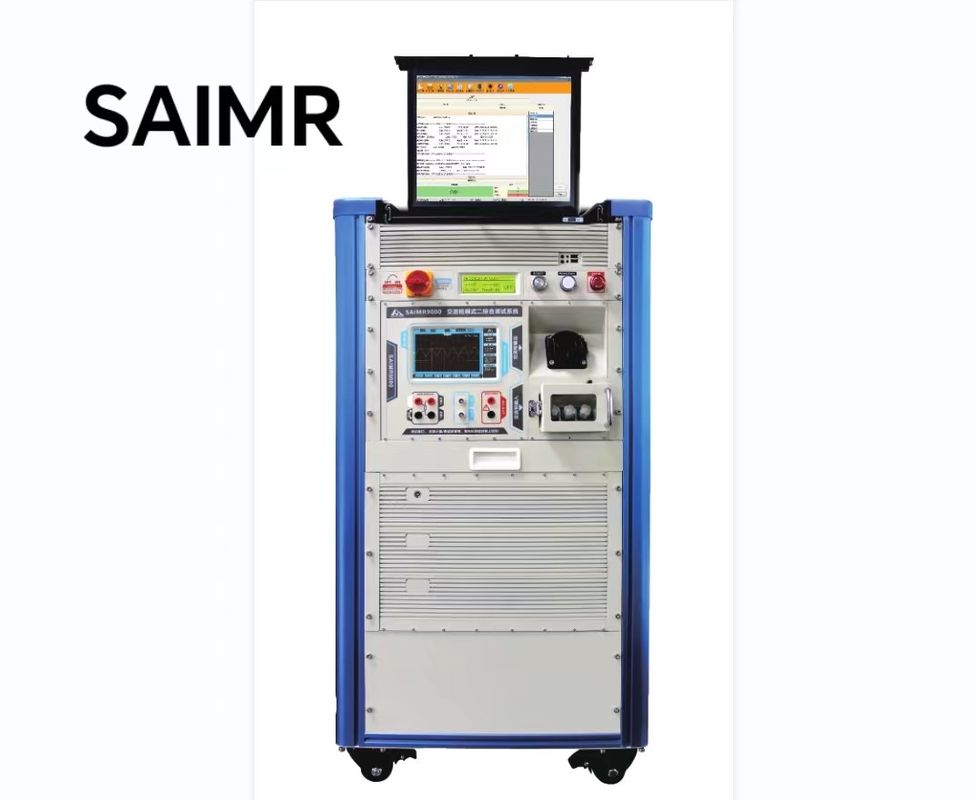

कम्प्यूटरीकृत चार्ज गन मोड II परीक्षण प्रणाली एमईएस प्रणाली से कनेक्ट करने योग्य

चार्ज गन मोड II परीक्षण प्रणाली

नई ऊर्जा कॉइल टर्न-टू-टर्न/लेयर-टू-लेयर परीक्षक

1.चार्ज स्टेट टेस्ट

2. परीक्षण करने के लिए जमीन

3.निम्न वोल्टेज और वसूली परीक्षण

4ओवर वोल्टेज और रिकवरी परीक्षण

5शून्य-आगोश रिवर्स परीक्षण

6. लीक करंट टेस्ट

7कार्य चक्र परीक्षण

8.जमीन प्रतिरोध परीक्षण

9उच्च तापमान संरक्षण और वसूली

• कम्प्यूटरीकृत संचालन: उपकरण के संचालन को कम्प्यूटर द्वारा नियंत्रित किया जाता है, जिससे सटीक और कुशल परीक्षण सुनिश्चित होता है।
• सभी परीक्षण एक ही समय में पूराः उपकरण एक साथ सभी आवश्यक परीक्षण करने में सक्षम है, जिससे समय की बचत होती है और दक्षता में सुधार होता है।
• एमईएस प्रणाली से कनेक्ट करने योग्यः इसे निर्बाध डेटा विनिमय और प्रबंधन के लिए मैन्युफैक्चरिंग एक्जीक्यूशन सिस्टम (एमईएस) के साथ एकीकृत किया जा सकता है।
• ओपन टेस्ट प्लेटफॉर्मः परीक्षण प्लेटफॉर्म खुला और लचीला है, जिससे आसानी से अनुकूलन और विस्तार की अनुमति मिलती है।
• स्कैन कोड परीक्षणः यह उत्पादों की त्वरित और सटीक पहचान के लिए स्कैन कोड परीक्षण का समर्थन करता है।
• परीक्षण के बाद बारकोड लेबल मुद्रित किए जा सकते हैं: परीक्षण पूरा होने के बाद, बारकोड लेबल को ट्रेसेबिलिटी और पहचान उद्देश्यों के लिए मुद्रित किया जा सकता है।
• परीक्षण डेटा का पता लगाने की क्षमताः परीक्षण डेटा का पता लगाने योग्य है, जिससे उत्पादों की गुणवत्ता और विश्वसनीयता सुनिश्चित होती है।

• अतिप्रवाह संरक्षण
• रिसाव से सुरक्षा
• अतितापमान संरक्षण
• वोल्टेज इन्सुलेशन
• सूचक प्रकाश की पुष्टि
• उपकरण मानक: जीबी/टन 18487.1 - 215, gb/t 20234.1 - 2015, gb/t 20234.2 - 2015

• स्कैनिंग, प्रिंटिंग, रिपोर्टिंग, आर्काइविंग, डेटाबेस
• पैरामीटर सेटिंग, एमईएस डॉकिंग, उपयोगकर्ता अधिकार प्रबंधन

• ओवर करंट प्रोटेक्शनः ढलान के अनुसार लोड करंट को A से निर्दिष्ट करंट B तक खींचें, बंद करंट और समय रिकॉर्ड करें। सेटिंग शर्तेंःवर्तमान ए / वर्तमान बी / वृद्धि की ढलानपरीक्षण के परिणाम: बंद करने का वर्तमान बिंदु / बंद करने का समय / कट-ऑफ तरंगों के रूप।
• शॉर्ट सर्किट संरक्षणः ढलान के अनुसार निर्दिष्ट करंट बी के लिए लोड करंट ए से उठने के लिए खींचें, बंद करंट और समय रिकॉर्ड करें। सेटिंग स्थितिःवर्तमान ए / वर्तमान बी / वृद्धि ढलानपरीक्षण के परिणामः बंद करने के वोल्टेज बिंदु / बंद करने का समय / कट ऑफ तरंगों के रूप।
• ओवर वोल्टेज परीक्षणः झुकाव के अनुसार सेट वोल्टेज ए से सेट वोल्टेज बी तक बढ़ें, बंद वोल्टेज और समय रिकॉर्ड करें। सेटिंग शर्तेंः वर्तमान ए / वर्तमान बी / वृद्धि झुकाव। परीक्षण परिणामःबंद करने का वोल्टेज बिंदु/बंद करने का समय/बंद करने का तरंगरूपसंदर्भ समय: 5 से 10 सेकंड। एकल-स्टेशन / डबल-स्टेशन / बहु-स्टेशन।
• वोल्टेज परीक्षण के अंतर्गतः ढलान के अनुसार सेट वोल्टेज A से सेट वोल्टेज B तक घटाना, बंद वोल्टेज और समय रिकॉर्ड करना। सेटिंग शर्तेंः वर्तमान A / वर्तमान B / घटती ढलान।परीक्षण परिणाम: बंद वोल्टेज बिंदु / बंद समय / बंद तरंग रूप। संदर्भ समयः 5 - 10S।
• रिसाव वर्तमान परीक्षणः रिसाव वर्तमान की शुरुआत से, यह उत्पाद सुरक्षा के रिसाव वर्तमान के वास्तविक मूल्य का विश्लेषण कर सकता है।

राज्य	सेट मूल्य		काम करने की स्थिति	समय विलंब समय
शक्ति चालू स्व-जांच	स्वयं निरीक्षण की सफलता		प्रतीक्षा स्थिति दर्ज करें	1S
	स्व-निरीक्षण विफलता		विफलता चेतावनी	0.1S
चार्ज अनुक्रमिक नियंत्रण	पता लगाने के बिंदु का वोल्टेज मान 1:6±0.8V-12V PWM		चार्जिंग चल रही है और रिले बंद हो रहा है	1S
	पता लगाने के बिंदु का वोल्टेज मान 1:9±0.8V-12V PWM		चार्ज पूरा हो गया है, और रिले डिस्कनेक्ट है	1S
	पता लगाने के बिंदु का वोल्टेज मान 1:12±0.8V स्तर		सोकेट जुड़ा नहीं है, और रिले डिस्कनेक्ट है	1S
	पता लगाने के बिंदु का वोल्टेज मान 1: अन्य		संचार त्रुटि, और रिले डिस्कनेक्ट है	1S
जमीन	लैंडिंग		रिले बंद	1S
	खोजा हुआ		टूटे हुए विद्युत उपकरणों को काट लें	1S
ओवरवोल्टेज	लाइन ओवरवोल्टेज u 258 ± 10V		रिले डिस्कनेक्ट है, 254 ± 10V पर बंद है, देरी 5 ± 1s, अनंत चक्र	0.1S
	लाइन वोल्टेज 176 से 264 वी तक सामान्य है		रिले बंद हो जाता है और चार्जिंग राज्य में प्रवेश करता है	1S
कम वोल्टेज	लाइन वोल्टेज 176V है		रिले 196 ± 10V, देरी (5 ± 1) s और बंद, अनंत चक्र के लिए डिस्कनेक्ट किया जाता है	1S
	लाइन वोल्टेज 176 से 264 वी तक सामान्य है		रिले बंद हो जाता है और चार्जिंग राज्य में प्रवेश करता है	1S
अतिप्रवाह	लाइन वर्तमान 8.4A <110A±0.2A पर है		रिले डिस्कनेक्ट है, दोष प्रकाश पर है, और रिले स्वचालित रूप से 10s के बाद बहाल कर दिया जाता है। यदि वर्तमान अभी भी स्थायी रूप से 3 चक्रों के बाद डिस्कनेक्ट है,और उठाने के बाद सामान्य कामकाजी स्थिति बहाल कर दिया जाता है	30S
	लाइन वर्तमान 10A <112A±0.2A पर है		रिले काट दिया जाता है, दोष प्रकाश पर है, और यह स्वचालित रूप से 10s के बाद बहाल कर दिया जाता है. चक्र अभी भी दो बार खत्म हो गया है के बाद, वर्तमान स्थायी रूप से काट दिया जाता है,और उठाने के बाद सामान्य कामकाजी स्थिति बहाल कर दिया जाता है	10S
	लाइन वर्तमान> 12A±0.2A है		रिले को तुरंत काट दिया जाना चाहिए, हटा दिया जाना चाहिए और सामान्य कामकाज में वापस आ जाना चाहिए।	2S
	लाइन वर्तमान <8A है		रिले बंद	0.1S
छोटा	लाइन का वर्तमान> 22A है		रिले तुरंत काटता है	0.1S
रिसाव	लीक करंट > 30 mA		रिले तुरंत काटता है	0.1S
	लाइन पर कोई रिसाव नहीं है		रिले बंद हो जाता है और चार्जिंग राज्य में प्रवेश करता है	0.1S
अतितापमान संरक्षण	ब्रेडबोर्ड	तापमान 85°C से अधिक और 3 एस के लिए जारी	रिले तुरंत काटता है	2S
		तापमान 65°C से नीचे था और 3 घंटे तक जारी रहा	रिले बंद है और करने के लिए स्थिति	2S
		तापमान 85°C से अधिक और 3 एस के लिए जारी	रिले तुरंत काटता है	2S
		तापमान 65°C से नीचे था और 3 घंटे तक जारी रहा	रिले बंद है और करने के लिए स्थिति	2S
दबाव प्रतिरोधी इन्सुलेशन परीक्षण
उच्च वोल्टेज इन्सुलेशन परीक्षण		एसीः3.5KV DC:5KV IR:1KV
10mA का रिसाव करंट
