सटीक प्रतिबाधा विश्लेषक 10Hz-50MHz शक्तिशाली माप उपकरण

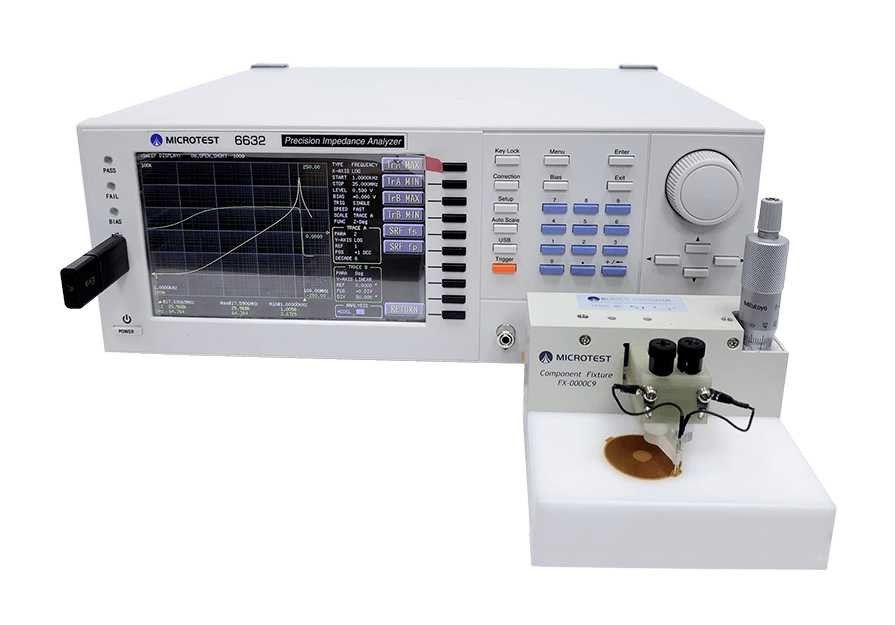

सटीक प्रतिबाधा विश्लेषक

     प्रेसिजन प्रतिबाधा विश्लेषक एक शक्तिशाली माप उपकरण है जो एसी प्रतिबाधा विश्लेषण में माहिर है।यह 10Hz से 30MHz तक की एक विस्तृत आवृत्ति रेंज को कवर करता है और 10mV से 2Vrms की माप स्तर रेंज प्रदान करता हैयह एसी सिग्नल के सटीक और विस्तृत एलसीआर (इंडक्टेंस, कैपेसिटेंस और प्रतिरोध) माप की अनुमति देता है।

एसी सिग्नल एलसीआर परीक्षण के अलावा, विश्लेषक डीसी प्रतिबाधा (डीसीआर) परीक्षण का भी समर्थन करता है। यह परीक्षण आवृत्ति और परीक्षण स्तर में परिवर्तन के क्रमिक चरणों की अनुमति देता है,विभिन्न परीक्षण और मोड स्थितियों में उच्च गति निरंतर परीक्षण को सक्षम करनायह उपकरण RS232, LAN, USB और GPIB सहित विभिन्न इंटरफेस से लैस है, जिससे पीसी से आसानी से कनेक्ट किया जा सकता है।यह कनेक्टिविटी परीक्षण और डेटा विश्लेषण प्रक्रियाओं की दक्षता में वृद्धि करती है.

प्रेसिजन प्रतिबाधा विश्लेषक अपने उत्कृष्ट प्रदर्शन, सादगी और लचीलेपन के लिए सराहा जाता है। इन गुणों ने इसे माप के क्षेत्र में पेशेवरों के लिए एक आवश्यक उपकरण बना दिया है।यहु, इस उपकरण के निर्माता का उद्देश्य ग्राहकों को व्यापक माप समाधान प्रदान करना है, और 6632 के अतिरिक्त उच्च गुणवत्ता वाले उपकरणों की अपनी लाइन में और योगदान देता है।

सटीक प्रतिबाधा विश्लेषक अपनी कीमत, गति, क्षमता, सटीकता और लचीलेपन के संदर्भ में बाहर खड़ा है। यह इन सुविधाओं का एक आदर्श संयोजन प्रदान करता है,यह सुनिश्चित करना कि यह ग्राहकों की विशिष्ट आवश्यकताओं को पूरा करता हैयह उपकरण बहुमुखी है और प्रतिरोधकों, संधारित्रों, प्रेरकों, थरथरानवाला, सेंसर, देरी लाइनों, फिल्टर और अनुनादकों सहित विभिन्न प्रकार के घटकों पर लागू किया जा सकता है।यह विभिन्न माप कार्यों के लिए सटीक और विश्वसनीय माप सक्षम बनाता है.

कुल मिलाकर, प्रेसिजन प्रतिबाधा विश्लेषक एक अत्याधुनिक उपकरण है जो पेशेवरों को एसी प्रतिबाधा विश्लेषण के लिए उन्नत क्षमताएं प्रदान करता है। इसकी व्यापक आवृत्ति सीमा,समायोज्य माप स्तर, और विभिन्न परीक्षण स्थितियों के लिए समर्थन इसे एक बहुमुखी और कुशल उपकरण बनाते हैं। अपने उच्च प्रदर्शन, सादगी और लचीलेपन के साथ, यह माप पेशेवरों के लिए एक अपरिहार्य संपत्ति है।

                                                                 उत्पाद की विशेषताएं

सिग्नल स्रोत आवृत्ति रेंजः डीसी, 10Hz ~ 3 / 5 / 10 / 20 / 30MHz
संकेत स्रोत स्तरः 10mV ~ 2V / 200μA ~ 20mA
मूल प्रतिबाधा माप सटीकता ±0.08% (सामान्य ±0.05%)
स्वचालित स्तर नियंत्रण (एएलसी) कार्य
आउटपुट प्रतिबाधा 25Ω/100Ω स्विच करने योग्य
सबसे अच्छा मूल्य/प्रदर्शन अनुपात, मूल माप और स्वीप विश्लेषण कार्यों और समकक्ष सर्किट कार्य को छोड़कर
अति तेज माप गति < 3ms (सबसे तेज़)
️ खुला/छोटा/लोड सुधार समारोह
मीटर मोड में चार तक घटक मापदंडों का चयन किया जा सकता है, एक ही समय में प्रेरण और डीसीआर मानों को मापा और प्रदर्शित किया जा सकता है
स्वचालित घटक वर्गीकरण: तुलनाकर्ता कार्य और हैंडलर इंटरफ़ेस BIN वर्गीकरण कार्य
अंतर्निहित सीसी पूर्वाग्रह वोल्टेज -12 से +12V
त्वरित स्वचालन और डेटा एक्सेस के लिए यूएसबी/जीपीआईबी/एलएएन/आरएस232 इंटरफ़ेस
️ वैकल्पिक पीसी-लिंक्ड डेटा विश्लेषण सॉफ्टवेयर
अति कम बिजली की खपत < 30W, पंखे के बिना डिजाइन, शून्य शोर
