उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
SAIMR
प्रमाणन:
CE
मॉडल संख्या:
SAIMR6000
हमसे संपर्क करें

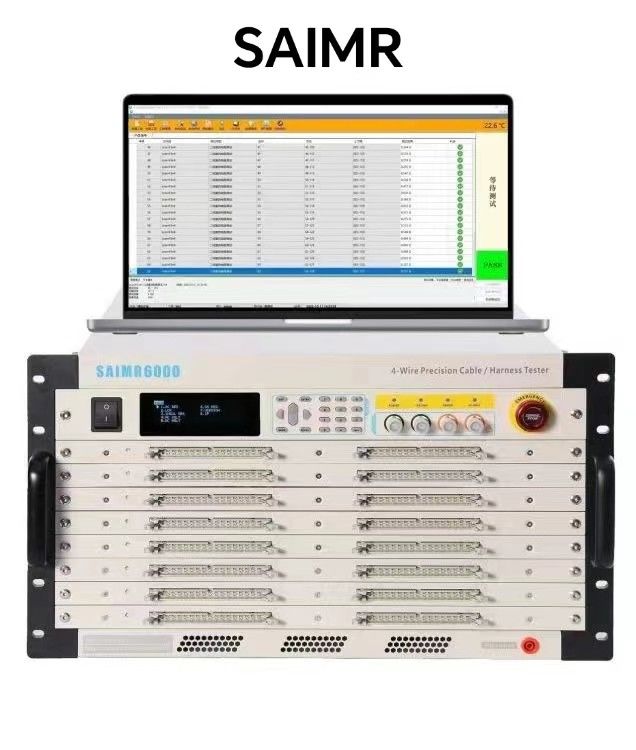

मध्यम वोल्टेज वायरिंग हार्नेस व्यापक परीक्षण प्रणाली
मध्यम वोल्टेज वायरिंग हार्नेस व्यापक परीक्षण प्रणाली वायरिंग हार्नेस और अन्य उद्योगों के तेजी से निरीक्षण के लिए इस्तेमाल किया एक उपकरण है, सही ढंग से टूटी सर्किट में परीक्षण हार्नेस का पता लगा सकते हैं,शॉर्ट सर्किट और गलत संरेखण, ताकि उपयोगकर्ताओं को वायरिंग हार्नेस में समस्याओं का जल्दी से पता लगाने में मदद मिल सके। सहायक ऊपरी कंप्यूटर परीक्षण सॉफ्टवेयर के साथ संयोजन में उपकरण,वायरिंग हार्नेस में समस्याओं का सहज प्रदर्शन.
प्रणाली का उपयोग ऑटोमोटिव, लचीले सर्किट बोर्ड, सीसीएस और अन्य स्वचालित परीक्षण में किया जा सकता है, SAIMR6000 वितरित संस्करण को वितरित परीक्षण प्रणाली के रूप में बनाया जा सकता है,इंटरफ़ेस के विस्तार के माध्यम से, 20,000 से अधिक परीक्षण बिंदुओं का समर्थन करने के लिए, हवाई जहाज, ट्रेनों, उपग्रहों और अन्य वायरिंग हार्नेस परीक्षण में इस्तेमाल किया जा सकता है।
| मॉडल | SAIMR 6000S | SAIMR 6000 | ||
| माप पद्धति | दूसरी पंक्ति का प्रकार + चार पंक्ति का प्रकार | |||
| परीक्षण बिंदुओं की अधिकतम संख्या | 256 | 128 | ||
| एसी उच्च हाथ | 30-2000V | |||
| डी.सी. उच्च हाथ | 30-3000 वोल्ट | |||
| उच्च दबाव आउटपुट सटीकता | ± 5% | |||
| उच्च दबाव सटीकता माप | ± 5% | |||
| उच्च दबाव माप समय | 0. 1s - 500s | |||
|
सर्वेक्षण कोशिश करना पद आँख भाग लेना पैटर्न चारों ओर |
लघु खुला सर्किट / त्वरित लघु सर्किट / त्वरित त्वरित खुला सर्किट | 2kΩ-1000 kΩ | ||
| दूसरी पंक्ति के संवाहक प्रतिबाधा | 0.1Ω-1MΩ | |||
|
चार तार गाइड पास परीक्षण |
परीक्षण विनिर्देश | 10μΩ-1000K Ω | ||
| परीक्षण करंट | ≤1A | |||
| एसी उच्च वोल्टेज रिसाव वर्तमान | 10μA-10mA | |||
| डीसी उच्च वोल्टेज रिसाव वर्तमान | 1μA-5mA | |||
| डीसी उच्च वोल्टेज इन्सुलेशन | 1MΩ-50GΩ | |||
| निरंतर विद्युत प्रतिरोध | माप सीमा | 10mΩ-1MΩ | ||
| स्तर संकेत | 0.5-10V | |||
| वर्तमान संकेत | ≤10mA | |||
| एलसीआर | विद्युत क्षमता माप सीमा | 10pF-100μF | ||
| प्रतिरोधक परीक्षण सीमा | 100mΩ-20MΩ | |||
| प्रेरक परीक्षण सीमा | 10nH~100H | |||
| आवृत्ति संकेत |
50 हर्ट्ज/60 हर्ट्ज,100 हर्ट्ज/120 हर्ट्ज/ 1kHz/10kHz |
|||
| उद्धरण मोड | AUTO/HOLD | |||
| स्तर संकेत | 0.1V-1.0V | |||
| डायोड/दबाव स्थिरीकरण ट्यूब | परीक्षण विनिर्देश | 1-10V | ||
| परीक्षण संकेत | 1 एमए | |||
| एकतरफा परीक्षण | एकतरफा परीक्षण हो सकता है | |||
| शॉर्ट-ब्रेक-रोड अंत बिंदु निर्णय | संक्षिप्त ब्रेक अंत बिंदु का न्याय किया जा सकता है | |||
| उन्नत कार्य परियोजना | प्रोग्राम करने योग्य निरंतर परीक्षण / स्वचालित स्पॉट डिटेक्शन / स्वचालित निदान | |||
| परीक्षण स्कैन मोड | स्वचालित / मैनुअल / बाहरी | |||
| सिग्नल का माप | निम्न वोल्टेज माप संकेत | |||
| मेमोरी स्टोर करें | परीक्षण सेटिंग फ़ाइलों के 500 सेट तक संग्रहीत | |||
| ओएस वोल्टेज | 5V | |||
| नियंत्रण सतह संस्करण | कैलिब्रेशन/माप | |||
| वजन | 17kg ((6000)/22kg ((6000S) | |||
| आयाम (मिमी में) | 483*265*510 ((6000S) /483*183*510 ((6000) | |||
