मध्यम और उच्च वोल्टेज वायरिंग हार्नेस व्यापक परीक्षण प्रणाली

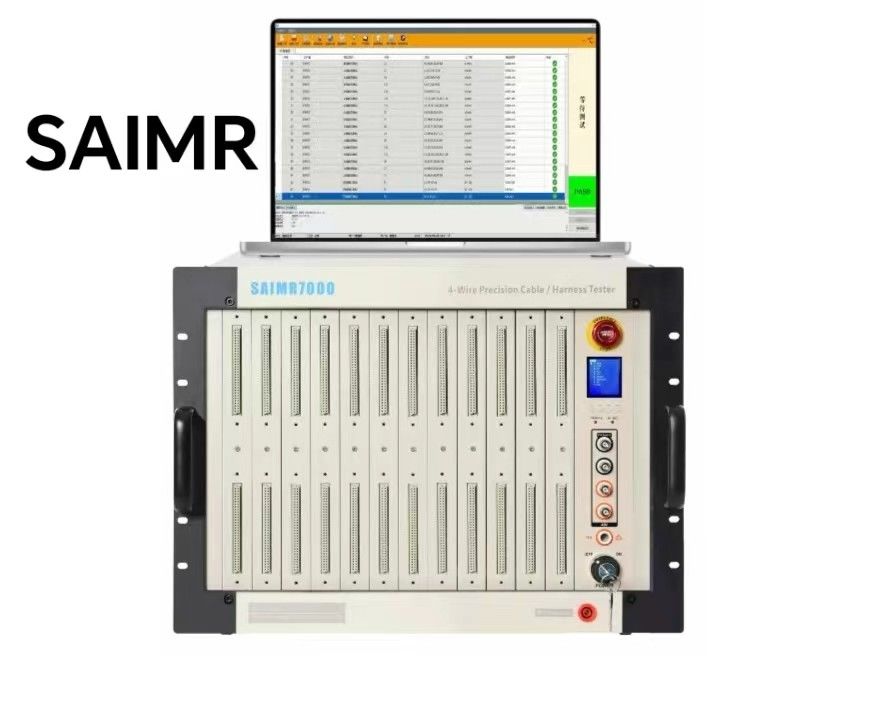

मध्यम और उच्च वोल्टेज वायरिंग हार्नेस व्यापक परीक्षण प्रणाली16/48/96/192 बिंदुओं का परीक्षण कर सकता है, और प्रणाली आंतरिक 4-वायर + बाहरी 4-वायर की संकर परीक्षण विधि को अपनाती है। उपकरण में निम्नलिखित परीक्षण कार्य हैंः तेजी से ओएस परीक्षण, सटीक ओएस परीक्षण,दो तारों के प्रतिरोध का परीक्षण, 4-वायर डीसी ऑन-रेजिस्टेंस टेस्ट, 4-वायर एलसीआर टेस्ट, इन्सुलेशन रेजिस्टेंस टेस्ट, एसी/डीसी टिकाऊ वोल्टेज टेस्ट।
वितरित वास्तुकला (वितरित संस्करण) अधिकतम 1920 अंक या उससे अधिक के साथ एक वितरित प्रणाली बना सकता है। मॉड्यूलर डिजाइन प्रत्येक परीक्षण उपकरण में 16 परीक्षण बिंदुओं के साथ 1 परीक्षण कार्ड और 12 स्विचिंग एरे कार्ड शामिल हैं और यह दो-वायर और चार-वायर मिश्रित परीक्षण का समर्थन करता है। बहुक्रिया परीक्षण परीक्षण बोर्ड में ओएस परीक्षण कार्य, डीसी प्रतिरोध परीक्षण कार्य, एलसीआर परीक्षण कार्य, एसी/डीसी इन्सुलेशन प्रतिरोध वोल्टेज परीक्षण कार्य, एसी/डीसी इन्सुलेशन प्रतिरोध वोल्टेज परीक्षण कार्य,और एलसीआर परीक्षण कार्य. डीसी प्रतिरोध, एलसीआर, एसी/डीसी प्रतिरोध वोल्टेज, इन्सुलेशन प्रतिरोध, और प्रोग्राम करने योग्य बिजली की आपूर्ति। उच्च सटीक प्रतिरोध प्रतिरोध पर परीक्षण अधिकतम 1A परीक्षण धारा और 10μΩ के न्यूनतम प्रतिरोध संकल्प प्रदान करता है। अज्ञात हार्नेस कनेक्शन का त्वरित पता लगाने के लिए स्व-शिक्षण कार्य।
मॉडल
एसएआईएमआर7000
माप पद्धति
आंतरिक चार तार प्रकार + बाहरी चार तार प्रकार
अधिकतम
परीक्षण बिंदुओं की संख्या
96
एसी उच्च वोल्टेज
25 से 3000 वोल्ट
डीसी उच्च वोल्टेज
25-4000 वोल्ट
उच्च वोल्टेज आउटपुट सटीकता
± 5%
उच्च
वोल्टेज माप की सटीकता
± 5%
उच्च
वोल्टेज मापने का समय
0.01 से 60 तक
परीक्षण आइटम और दायरा
ओ/एस, अंतराल ओ/एस,
त्वरित अंतराल खुला सर्किट
2kΩ-200kΩ
(200KΩ-1000KΩ को अनुकूलित करने की आवश्यकता है)
चार तारों के आंतरिक संवाहक प्रतिबाधा
0.1Ω-1MΩ
बाहरी चार तारों के कनेक्शन का परीक्षण
परीक्षण सीमा
10μΩ-1MΩ
वर्तमान संकेत
≤1A
एसी उच्च वोल्टेज रिसाव वर्तमान
0.01mA-10mA
डीसी उच्च वोल्टेज रिसाव वर्तमान
0.1μA-5mA
डीसी उच्च वोल्टेज इन्सुलेशन
1MΩ-10GΩ
डीसी प्रतिरोध
माप सीमा
100mΩ-2MΩ
स्तर संकेत
0.5-6V
वर्तमान संकेत
≤10mA
एलसीआर
क्षमता माप सीमा
10pF-100μF
प्रतिरोध माप सीमा
100mΩ-20MΩ
प्रेरणता माप सीमा
10nH~100H
आवृत्ति संकेत
50 हर्ट्ज/60 हर्ट्ज,100 हर्ट्ज/120 हर्ट्ज/
1kHz/10kHz
रेंज मोड
AUTO/HOLD
स्तर संकेत
0.1V-1.0V
एकतरफा परीक्षण
हाँ
ओ/एस टर्मिनल न्यायाधीश
हाँ
उन्नत फ़ंक्शन आइटम
प्रोग्राम करने योग्य निरंतर परीक्षण/ स्वचालित बिंदु खोज/ स्वतः निदान
