उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
SAIMR
प्रमाणन:
CE
मॉडल संख्या:
SAIMR5000
हमसे संपर्क करें
कम वोल्टेज तार हार्नेस व्यापक परीक्षण प्रणाली SAIMR5000 स्वचालित

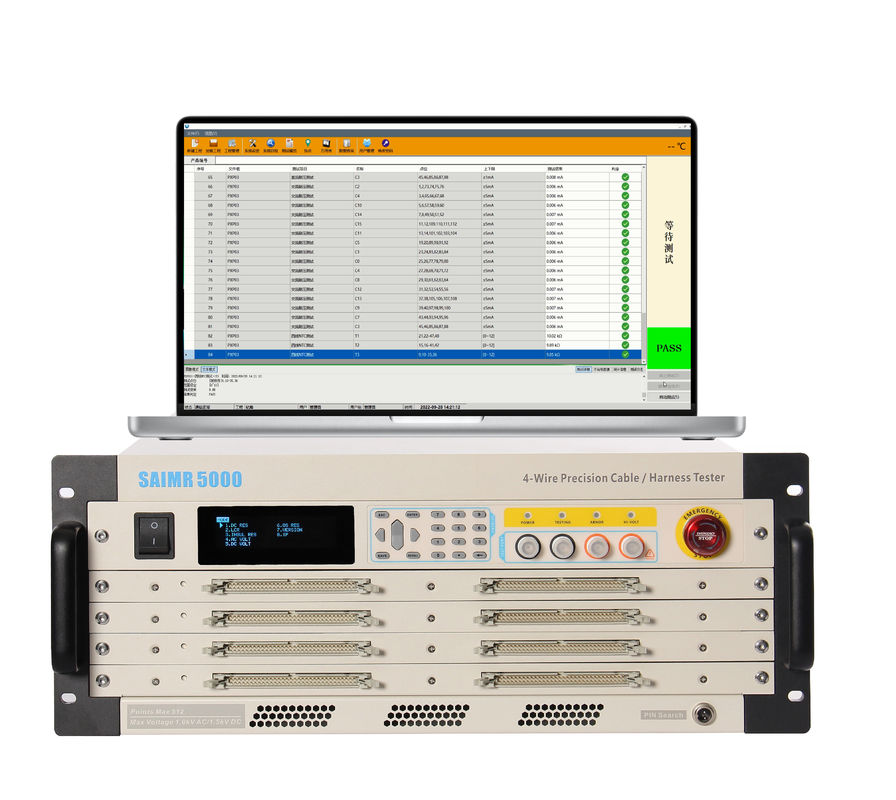

SAIMR5000 स्वचालित केबल हार्नेस परीक्षक
1वर्णन
सुज़ौ में सैम्र इलेक्ट्रॉनिक्स टेक्नोलॉजी कं, लिमिटेड की कम वोल्टेज वायर हार्नेस व्यापक परीक्षण प्रणाली, जिसे सैम्र5000 कहा जाता है,एक तार हार्नेस परीक्षक है जिसका उपयोग विभिन्न जटिल तार हार्नेस के त्वरित निरीक्षण के लिए किया जाता है. यह प्रणाली सटीक रूप से खुले सर्किट, शॉर्ट सर्किट, और परीक्षण तार हार्नेस में गलत स्थानों का पता लगा सकती है, साथ ही संवहन, वोल्टेज प्रतिरोध, इन्सुलेशन, एलसीआर, और डायोड एकतरफा परीक्षण.संगत ऊपरी कंप्यूटर परीक्षण सॉफ्टवेयर उपयोगकर्ताओं को तेजी से तार हार्नेस में समस्याओं का पता लगाने में मदद कर सकते हैं। यह प्रणाली उत्पादन लाइनों, आने वाले निरीक्षण,और प्रयोगशाला माप.
2. फीचर
सुज़ौ सैमर इलेक्ट्रॉनिक्स टेक्नोलॉजी कं, लिमिटेड की कम वोल्टेज वायर हार्नेस व्यापक परीक्षण प्रणाली SAIMR5000 की निम्नलिखित विशेषताएं हैंः - यह खुले सर्किट का सटीक पता लगा सकती है,शॉर्ट सर्किट, और परीक्षण किए गए तार के हार्नेस में गलत स्थानों के साथ ही चालकता, वोल्टेज प्रतिरोध, इन्सुलेशन, एलसीआर और डायोड एकतरफा परीक्षण।- संगत ऊपरी कंप्यूटर परीक्षण सॉफ्टवेयर उपयोगकर्ताओं को सहज रूप से तार हार्नेस में समस्याओं को देखने में मदद कर सकता है- यह उत्पादन लाइनों, आने वाले निरीक्षण और प्रयोगशाला माप की आवश्यकताओं को पूरा कर सकता है।
3विनिर्देश
| कम वोल्टेज परीक्षण | SAIMR5000 | |
| परीक्षण मोड | 4-तार या 2-तार (मिश्रित परीक्षण) | |
| अंकों की संख्या | 128/256/512/1024...20480 | |
| परीक्षण परियोजना | परीक्षण रेंज | परीक्षण सटीकता |
| ओएस परीक्षण (वोल्टेज 5V) | 2 kΩ -200 kΩ (वैकल्पिक 20 KΩ -1000 KΩ) | ± 5% |
| इन्सुलेशन प्रतिरोध परीक्षण | 1MΩ-10 GΩ(30V-1500V) | 1MΩ~100MΩ: ±2% |
| 100MΩ~ 1GΩ: ±5% | ||
| 1GΩ~ 10GΩ: ±10% | ||
| डीसी प्रतिरोध परीक्षण | 0.1Ω-1MΩ | <100k: ±1% |
| >100k: ±5% | ||
| आंतरिक चार तारों का डीसी प्रतिरोध परीक्षण | 0.1Ω-1MΩ | ±0.5%+0.05Ω |
| बाहरी चार तारों का सीसी प्रतिरोध परीक्षण | 10μΩ~100Ω | ±0.2%+5μΩ |
| चार तारों वाला एनटीसी परीक्षण (10k, 100k) | तापमान न्याय (सटीकता 0.1°C) | प्रतिरोध और तापमान न्याय के लिए उपयोगकर्ता स्वयं परिभाषित आरटी तालिका कर सकते हैं |
| प्रतिरोध निर्णय (सटीकता 10k: 1% 100k: 5%) | प्रतिरोध मूल्य का मूल्यांकन वातावरण के वास्तविक समय के तापमान के अनुसार किया जा सकता है | |
| तुलनात्मक निर्णय (सटीकता 0.1°C) | परीक्षण और मानक भागों के बीच अधिकतम प्रतिरोध अंतर (श्रेणी) | |
| एसी हाइ-पॉट परीक्षण | 30V-1000V | ± 3% |
| डीसी हाइ-पॉट परीक्षण | 30V-1500V | ± 3% |
| एसी रिसाव वर्तमान परीक्षण | 1μA-10mA | ± 3% |
| डीसी रिसाव वर्तमान परीक्षण | 0.1μA-5mA | ± 3% |
| एलसीआर परीक्षण | आवृत्तिः 50Hz-10 kHz | 100mΩ-20MΩ ± 2% |
| परीक्षण प्रकारः प्रतिरोध / संधारित्र / प्रेरकता / प्रतिबाधा / प्रवाहकता / प्रवाहकता | 10pF-100μF ± 2% | |
| परीक्षण स्तरः 0.1V-1.5V | 10nH~100H ± 2% | |
| डायोड / ज़ेनर डायोड | 0-10V | 0.1 mA / 1 mA (परीक्षण संकेत) |
| आयाम (मिमी में) | 483*265*510 (1024P) | 483*183*510 (512P) |
| अधिकतम वजन (किलो में) | 25 | 17 |
| मानक विन्यास | यू डिस्क, पावर कॉर्ड, नेटवर्क केबल, पोर्ट एडाप्टर बोर्ड, टेस्ट लाइन, पेट्रोल पेन में उपयोगकर्ता पुस्तिका। | |
| वैकल्पिक विन्यास | इन्सुलेशन मानक प्रतिरोध, प्रवाह मानक प्रतिरोध, औद्योगिक कंप्यूटर, डेस्कटॉप कंप्यूटर, मॉनिटर, माउस, कीबोर्ड, स्पीकर। | |
4. आवेदन
