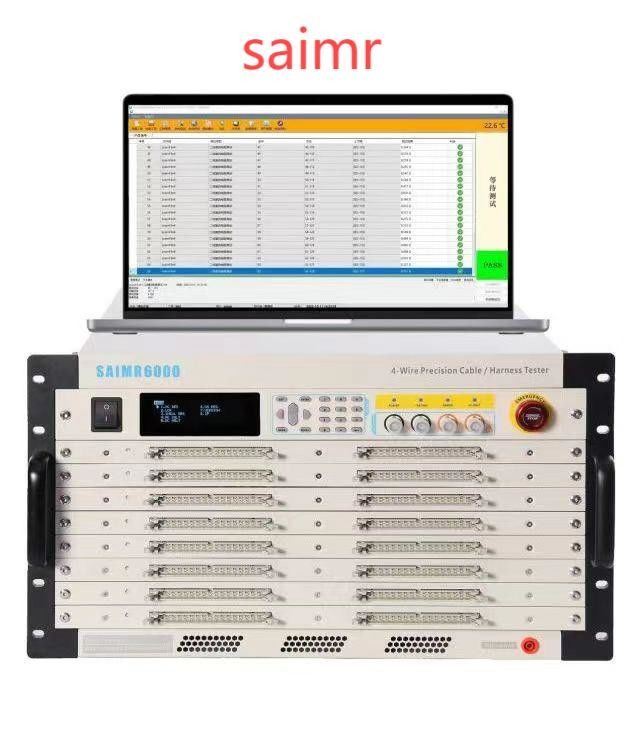

नई ऊर्जा बैटरी सीसीएस,एफपीसी मध्यम वोल्टेज वायरिंग हार्नेस व्यापक परीक्षण प्रणाली
मध्यम वोल्टेज वायरिंग हार्नेस व्यापक परीक्षण प्रणाली विभिन्न उद्योगों में वायरिंग हार्नेस के त्वरित और सटीक निरीक्षण के लिए डिज़ाइन किया गया एक परिष्कृत उपकरण है।यह खराबी का सही ढंग से पता लगाने में सक्षम है जैसे कि टूटे सर्किट, शॉर्ट सर्किट और परीक्षण हार्नेस के भीतर असंगतताएं, उपयोगकर्ताओं को वायरिंग हार्नेस के भीतर समस्याओं की शीघ्र पहचान और निवारण में सुविधा प्रदान करती हैं।जब सहायक ऊपरी कंप्यूटर परीक्षण सॉफ्टवेयर के साथ संयुक्त, यह वायरिंग हार्नेस में पहचानी गई समस्याओं का सहज प्रदर्शन प्रदान करता है।
यह प्रणाली ऑटोमोटिव, लचीले सर्किट बोर्ड, सीसीएस और स्वचालित परीक्षण के अन्य क्षेत्रों में व्यापक अनुप्रयोग पाती है।SAIMR6000 वितरित संस्करण एक वितरित परीक्षण प्रणाली के रूप में कॉन्फ़िगर किया जा सकता हैइंटरफेस के विस्तार के माध्यम से, यह 20,000 से अधिक परीक्षण बिंदुओं का समर्थन कर सकता है, जिससे यह विमानों, ट्रेनों और उपग्रहों जैसी जटिल प्रणालियों में वायरिंग हार्नेस परीक्षण के लिए उपयुक्त हो जाता है.
तकनीकी विनिर्देश:
मॉडल: SAIMR 6000S और SAIMR 6000
माप पद्धति: बेहतर सटीकता के लिए दूसरी पंक्ति और चार पंक्ति दोनों प्रकार शामिल हैं।
परीक्षण बिंदुओं की अधिकतम संख्याः SAIMR 6000S के लिए 256 और SAIMR 6000 के लिए 128।
एसी उच्च वोल्टेजः 30 से 2000 वी तक।
डीसी उच्च वोल्टेज: 30 से 3000 वी तक।
उच्च वोल्टेज आउटपुट सटीकताः ± 5%
उच्च वोल्टेज माप की सटीकताः ± 5%
उच्च दबाव माप समयः 0.1 से 500 सेकंड तक
संक्षिप्त खुला सर्किट / त्वरित संक्षिप्त सर्किट / त्वरित त्वरित खुला सर्किटः प्रतिरोध सीमा 2kΩ - 1000 kΩ
दूसरी पंक्ति प्रवाह प्रतिबाधाः 0.1Ω - 1MΩ
चार तार: [चार तार कार्यक्षमता का विस्तृत विवरण]
गाइड पास टेस्टः [गाइड पास टेस्ट सुविधा की व्याख्या]
परीक्षण विनिर्देशः 10μΩ - 1000K Ω
परीक्षण करंटः ≤1A
एसी उच्च वोल्टेज रिसाव वर्तमानः 10μA - 10mA
डीसी उच्च वोल्टेज रिसाव वर्तमानः 1μA - 5mA
डीसी उच्च वोल्टेज इन्सुलेशनः 1MΩ - 50GΩ
सीधी धारा प्रतिरोधः माप सीमा 10mΩ - 1MΩ
स्तर सिग्नलः 0.5-10V
वर्तमान संकेतः ≤10mA
एलसीआर: विद्युत क्षमता माप सीमा 10pF - 100μF, प्रतिरोधक परीक्षण सीमा 100mΩ - 20MΩ और प्रेरक परीक्षण सीमा 10nH - 100H
आवृत्ति संकेतः 50Hz/60Hz, 100Hz/120Hz, 1kHz/10kHz
उद्धरण मोडः AUTO/HOLD
स्तर संकेतः 0.1V - 1.0V
डायोड/वोल्टेज स्टेबलाइजर ट्यूबः 1mA के परीक्षण संकेत के साथ 1-10V का परीक्षण विनिर्देश। एकतरफा परीक्षण की अनुमति देता है और शॉर्ट-ब्रेक अंत बिंदु निर्धारित कर सकता है।
उन्नत कार्य परियोजना: इसमें प्रोग्राम करने योग्य निरंतर परीक्षण, स्वचालित स्पॉट डिटेक्शन और स्वचालित निदान शामिल हैं।
परीक्षण स्कैन मोडः स्वचालित, मैनुअल या बाहरी।
माप सिग्नल: निम्न वोल्टेज माप सिग्नल का उपयोग करता है।
मेमोरी स्टोर करें: परीक्षण सेटिंग फ़ाइलों के 500 सेट तक स्टोर कर सकते हैं।
ओएस वोल्टेजः 5V
नियंत्रण सतह संस्करण: इसमें कैलिब्रेशन और माप कार्यक्षमताएं शामिल हैं।
वजनः SAIMR 6000 के लिए 17kg और SAIMR 6000S के लिए 22kg।
आयाम (मिमी में): 483265एसएआईएमआर 6000एस और 483 के लिए 510183SAIMR 6000 के लिए 510।
